Woning Vancouver House Canada

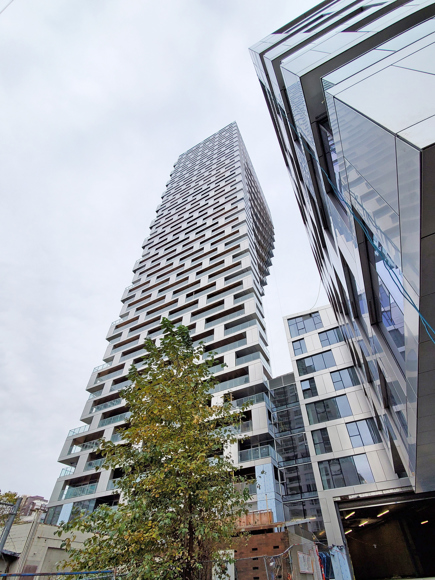

Om alle 49 verdiepingen van de neo-futuristische wolkenkrabber Vancouver House in Canada optimaal te kunnen verwarmen én koelen werd Jaga ingeschakeld.
- LocatieCanada
- Jaga Oplossing(en) Clima Canal
- Type gebouw Woning
- ArchitectBIG
- DuurzaamheidslabelLEED Platinum
- OpdrachtgeverWestbank
- Oplevering2020
-
9
prototypes ontwikkeld voor dit project
-
49
verdiepingen aan woningen
-
481
totale woonplaatsen in het gebouw
Op maat gemaakte binnenklimaat oplossing
In 2011 werd Jaga benaderd door ontwikkelaar Westbank om met een ruimtebesparend ontwerp van een verwarmings- en koelingsoplossing te komen. De ontwikkelaar wilde ervoor zorgen dat het gebouw uit zoveel mogelijk verdiepingen zou bestaan, dus de hoogte van de plafonds moest beperkt blijven. Er was daardoor amper ruimte voor leidingwerk en fan coil units, maar hoe moesten de verdiepingen in de winter verwarmd en in de zomer gekoeld worden? De adviseur van dit project stond voor een grote uitdaging, gelukkig konden wij de oplossing bieden.
Zoeken naar een oplossing
Er waren meerdere prototypes en veel overleg met alle betrokken partijen (waaronder het bestuur, bouwkundig ingenieurs, de werktuigbouwkundig ingenieur en de werktuigbouwkundig aannemer) nodig om tot de uiteindelijke oplossing te komen. Het oorspronkelijke concept was om onze Clima Canal in de betonnen vloeren te plaatsen, dit werd eerder gedaan bij veel projecten in Europa, maar niet in een wolkenkrabber als deze. Vanwege de vele bochten in de gedraaide toren, keurde de bouwkundig ingenieur dit idee af.
Clima Canal op pootjes

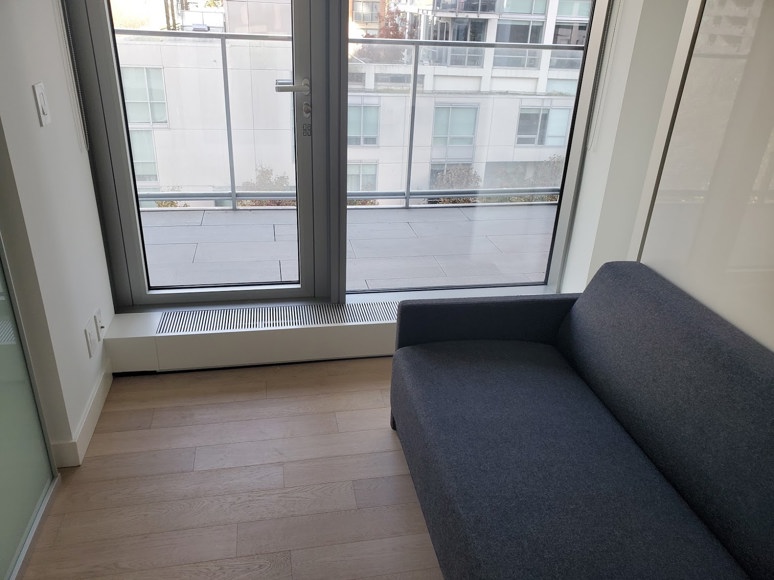

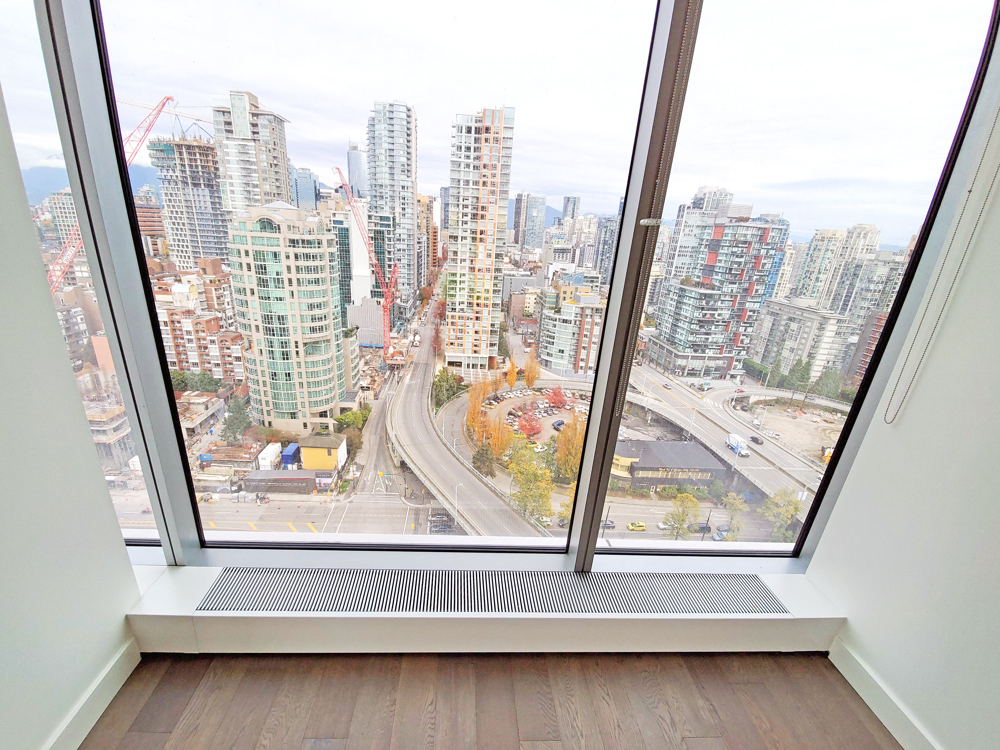

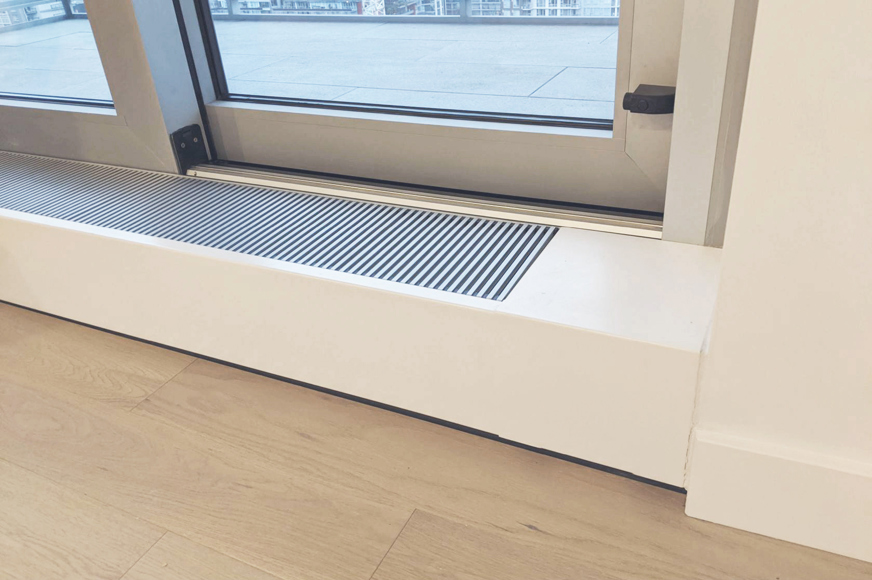

Uiteindelijk werd besloten om Clima Canals op de vloer voor de raampartijen te plaatsen. Om de condens op te kunnen vangen, werden ze op pootjes gezet, waardoor er genoeg ruimte onder de warmtewisselaars ontstond. Met daaromheen een mooie, witte omkasting, werden een soort van lage vensterbanken gecreëerd. Samen met raampartijen van hoogwaardig glas en de overstekken aan de buitenzijde die wat schaduw creëren, zorgen deze Clima Canals gedurende het hele jaar voor een optimaal binnenklimaat.
LEED PLATINA CERTIFICATIE
Duurzaamheid speelde een grote rol bij het ontwerp en de bouw van Vancouver House. Bij zowel de plannen als de uitvoering werd rekening gehouden met de eisen van het LEED Platina Certificaat. LEED staat voor Leadership in Energy and Environmental Design. Het is een certificatiesysteem waarmee de duurzaamheidsprestaties van gebouwen bepaald wordt. Er zijn bij de bouw zoveel mogelijk duurzame en recyclebare materialen gebruikt. Ook werd het afval beperkt. Cyrus: “De nieuwe Clima Canals hebben een positief effect op de duurzaamheidsprestaties. Ze verwarmen het gebouw op lage watertemperaturen in combinatie met een warmtepomp. Er is geen gasboiler nodig. Het systeem genereert genoeg warmte om het gehele gebouw in de koude winters te verwarmen en koelt het gebouw in de zomer. En bovendien zijn de materialen recyclebaar en duurzaam.”
Op zoek naar een op maat gemaakte binnenklimaatoplossing?
Onze experts denken graag met je mee
Dit unieke Jaga-project is helemaal aangepast naar de wensen en eisen van de opdrachtgever. Ook op zoek naar de juiste binnenklimaatoplossing voor jouw project? Laten we samen kijken naar dé oplossing voor koeling, verwarming en ventilatie voor jouw gebouw.
Toegepast Product
Clima Canal
Productgroepen: Verwarming, Koeling, LT-radiatoren, Convectorputten
Plaatsing: Inbouw
Cap. verwarming (Watt): 268 - 12967
Cap. koeling (Watt): 30 - 2804
