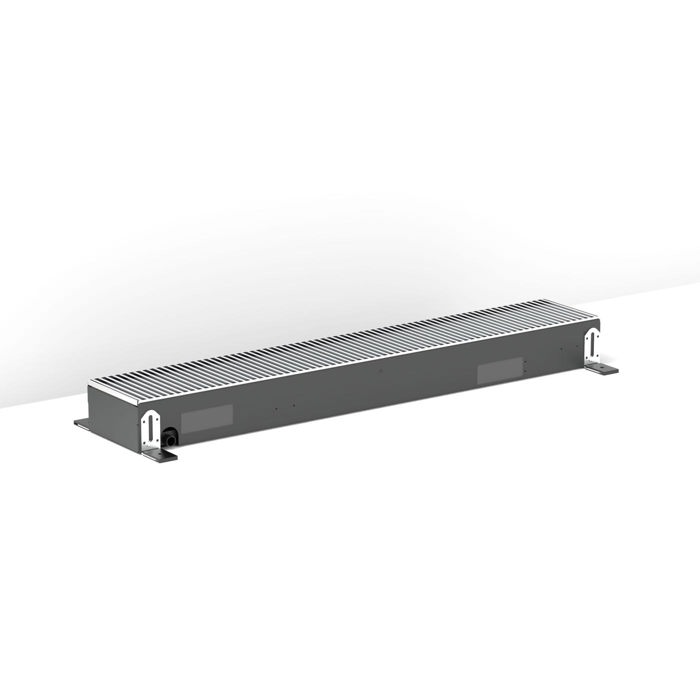

Ingebouwde ventilatorconvector als krachtige hoofdverwarming Clima Canal

Met Clima Canal heb je volledige klimaatbeheersing in huis of op kantoor. Ondanks de kleine afmetingen is deze ingebouwde ventilatorconvector een krachtige hoofdverwarming en levert zowel light cooling (niet-condenserend) als deep cooling.

Specificaties

Productgroep(en)Verwarming, Koeling, LT-radiatoren, Convectorputten
PlaatsingInbouw
Capaciteit
- Verwarming: 268 - 12967 Watt
- Koeling: 30 - 2804 Watt
Afmeting
- L: 70 - 300 cm
- B: 18.0 - 34.0 cm
- D: 8 - 19

Configureer product Productinformatie

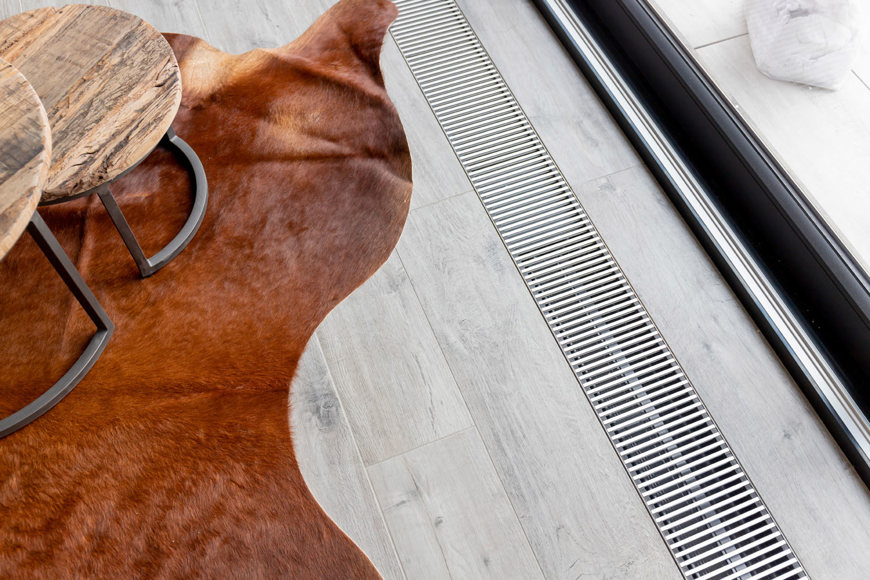

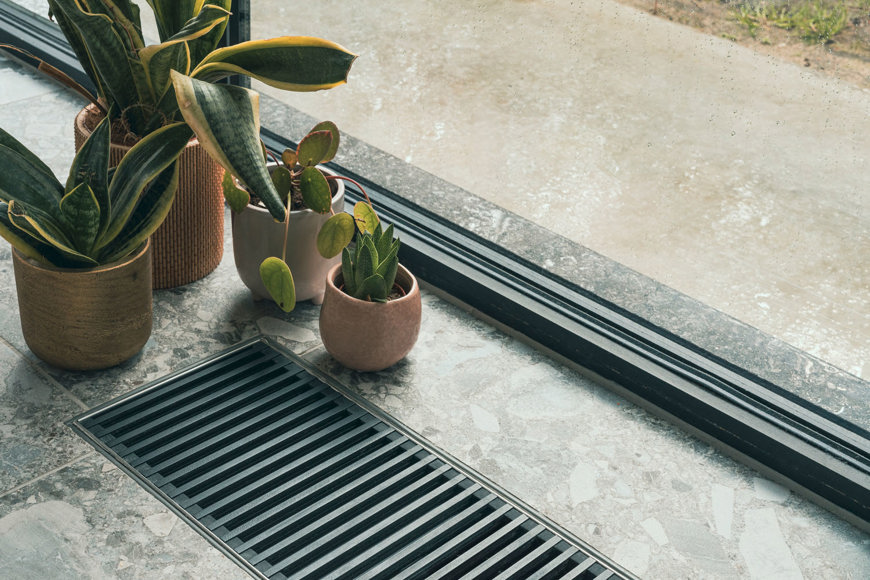

Geruisloos en onopvallend het hoogst denkbare comfort

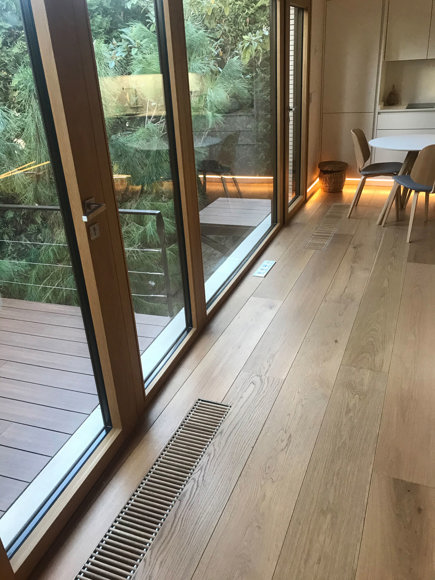

Clima Canal 08 heeft een hoog warmtevermogen en is tevens geschikt voor light -niet-condenserende- cooling. De Clima Canal toestellen met hoogte 10, 13 en 19 zijn voorzien van een condensafvoer en geschikt voor condenserende vloerkoeling.

Geruisloos en onopvallend zorgt deze Clima Canal voor het hoogst denkbare comfort. Door gebruik te maken van de nieuwste EC-motoren, verbruiken de Clima Canal toestellen niet alleen tot 50% minder elektrische energie, bovendien zijn deze motoren prima aanstuurbaar via de nieuwste domotica systemen via hun 0-10 VDC snelheidsregeling. Hoogte 8 en 10 zijn enkel beschikbaar in een 2-pijpsuitvoering, hoogte 13 en 19 ook in 4-pijp.

Bekijk Light Cooling Deep cooling

Eigenschappen

ULTRAHOOG VERMOGEN tot ruim 4,7 kW verwarming
2-PIJPS OF 4-PIJPSUITVOERING voor het verwarmen en/of koelen van afzonderlijke ruimtes
0 TOT 10 VOLT STURING werkt met de nieuwste domoticasystemen
GESCHIKT VOOR CONDENSERENDE en niet condenserende koeling
ENERGIEZUINIGE EC-MOTOR minder elektrisch energieverbruik
RUIMTEBESPAREND ingebouwd in de vloer

Productinformatie

Brochure

Handleiding

Bestektekst

Selectiemodel

Selectietool Clima Canal

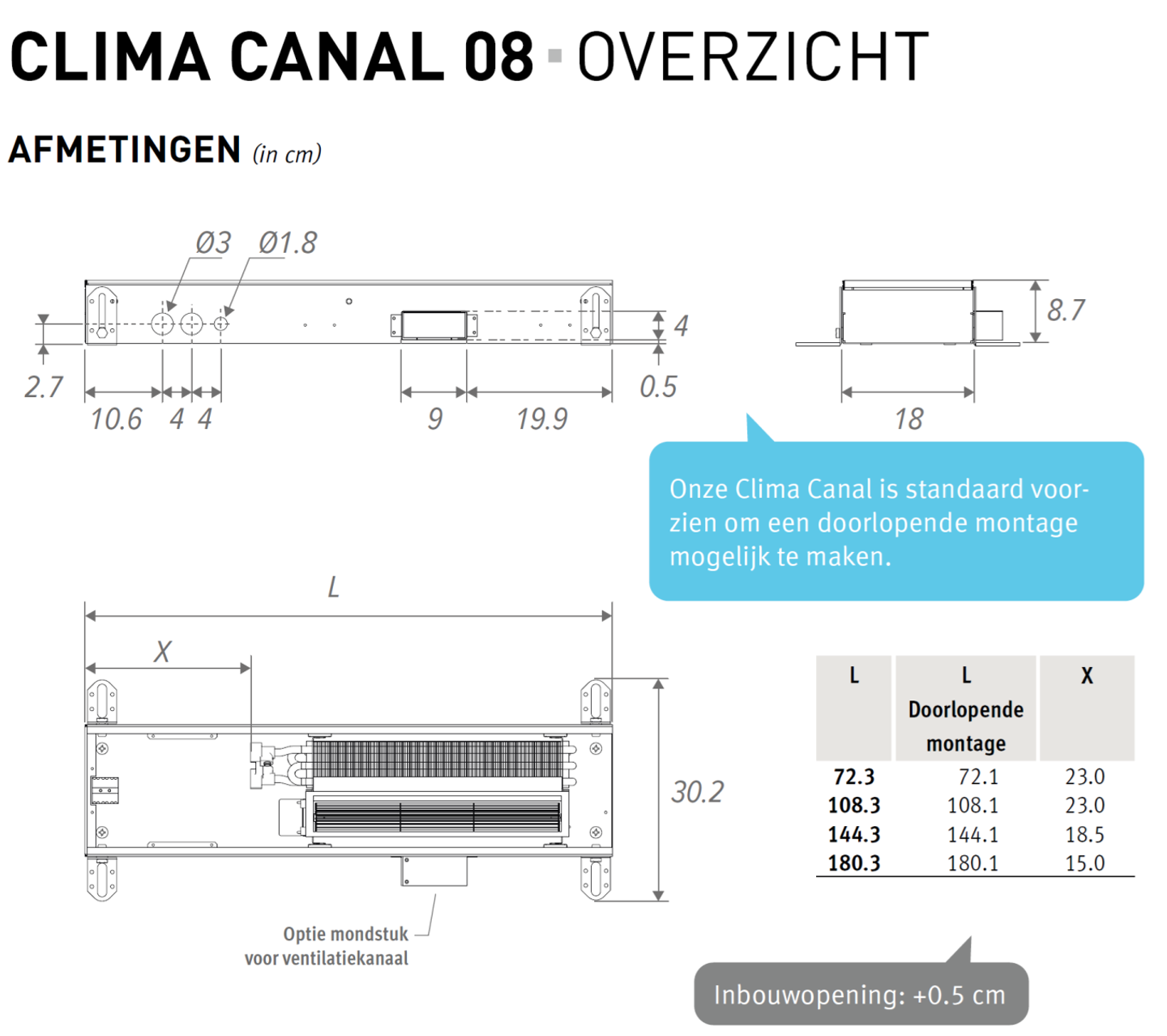

Jaga Clima Canal 08 Afmeting

Jaga Clima Canal 10 Afmeting

Jaga Clima Canal 13 Afmeting

Jaga Clima Canal 19 Afmeting

Jaga Clima Canal Plugandplay Afmeting

Jaga Rooster Beuk / Jaga Rooster Beuk
Jaga Rooster Beuk Gevernist / Jaga Rooster Beuk Gevernist
Jaga Rooster Eik / Jaga Rooster Eik
Jaga Rooster Eik Gevernist / Jaga Rooster Eik Gevernist
Jaga Rooster Alu Natuur / Jaga Rooster Alu Natuur
Jaga Rooster Alu Gelakt / Jaga Rooster Alu Gelakt

1/2" binnendraad

tweepijp

voorinstelling in 6 stappen

Kv-waarde: 0.10 tot 0.60 m³/u

Aanvoer en retour volledig aflsuitbaar

Getest conform EN 215

Schroefdraad M30 x 1.5 (Heimeier compatibel)

Kunststof spindelbescherming voor regeling tijdens de bouwperiode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs

tweepijp
CODY.JA4.24.4...	24 VDC
CODY.JA4.10.4...	0...10 VDC

code klemkoppeling invullen

Klemkoppelingen

Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.

DUNWANDIG METAAL
Code	Buis Ø
112	12/1
114	14/1
115	15/1
116	16/1
118	18/1

KUNSTSTOF OF
Code	Buis Ø
612	12/2
614	14/2
616	16/2
618	18/2

VPE/ALU
Code	Buis Ø
615	15/2.5
619	16/1.5
620	20/2

1/2" binnendraad

tweepijp

Kv-waarde: 1.0 m³/u

aanvoer en retour volledig afsluitbaar

Getest conform EN 215

Schroefdraad M30 x 1.5 (Heimeier compatibel)

Kunststof spindelbescherming voor regeling tijdens de bouwperiode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs

tweepijp
CODY.WA4.24.4...	24 VDC
CODY.WA4.23.4...	230 VDC
CODY.WA4.10.4...	0...10 VDC

code klemkoppeling invullen

Klemkoppelingen

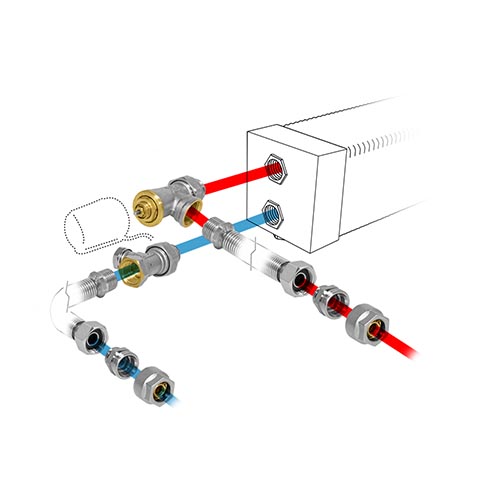

1/2” Klemkoppeling Eurocone - dunwandig metaal

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

dunwandig metaal
code	Buis Ø
112	12/1
114	14/1
115	15/1
116	16/1
118	18/1

Max. Aanhaalmoment Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm

1/2” Klemkoppeling Eurocone - Kunststof of VPE/ALU

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

Kunststof of VPE/ALU
code	Buis Ø	code	Buis Ø
612	12/2	615	15/2.5
614	14/2	619	16/1.5
616	16/2	620	20/2
617	17/2
618	18/2

Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm

1/2” binnendraad
Twee pijp
Aanvoer en retour volledig afsluitbaar

Klep-, besturings- en mofkoppelingen zijn bij de prijs inbegrepen


CODY.LOM.00.4...

Vul de codes van de mouwkoppelingen in

Klemkoppelingen

1/2” Klemkoppeling Eurocone - dunwandig metaal

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

dunwandig metaal
code	Buis Ø
112	12/1
114	14/1
115	15/1
116	16/1
118	18/1

Max. Aanhaalmoment Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm

1/2” Klemkoppeling Eurocone - Kunststof of VPE/ALU

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

Kunststof of VPE/ALU
code	Buis Ø	code	Buis Ø
612	12/2	615	15/2.5
614	14/2	619	16/1.5
616	16/2	620	20/2
617	17/2
618	18/2

Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm

Download Alle aansluitsets & ventielen

Samen met ThorbiQ heeft Jaga NV een BIM-platform ontwikkeld met als doel jullie maximaal te ondersteunen in het bouwproces. Het Jaga BIM-platform stellen we ook graag beschikbaar voor onze Nederlandse relaties en bevat alle benodigde CAD en BIM files van onze top producten.

Jaga BIM-platform

Technische vraag?

Onze climate designers denken graag met je mee.

Neem gerust contact met ons op of maak een afspraak in ons adviescentrum.

Maak een afspraak info@jaga.nl T: 073 63 123 60

Jaga Climate Designers Hoofdbeeld Bergtop

Configureer product

Selecteer hier de Clima Canal modellen voor jouw project en voeg deze eenvoudig toe aan je bestellijst. Kies als eerste het gewenste temperatuurtraject om vervolgens via de filters het perfecte model te vinden. Wanneer je alle benodigde radiatoren aan de bestellijst hebt toegevoegd kun je deze per mail doorsturen naar jezelf of direct naar je installateur.
Werk je met een afwijkend temperatuurtraject of ben je op zoek naar alle technische gegevens, download dan de Jaga Selectietool in Excel.

Selecteer het gewenste regime
Verwarming

Cooling regime

{{regime.name}}

{{ filter.label }}
Min: {{ filter.minValue }} {{filter.unit}}

Max: {{ filter.maxValue }} {{filter.unit}}

{{ tag.name }}: {{ tag.label }}

{{ products.length }} producten van in totaal {{ total }} producten

Naam & Type		Afmeting	Verwarming	{{ coolingType }}	Uitvoering
{{ product.subProductName }} {{ product.type }} {{product.pipes }}		Hoogte{{ product.height }} cm Diepte{{ product.depth }} cm Lengte{{ product.length }} cm Breedte{{ product.width }} cm	2V{{ product.heating_A_HTV }} W 6V{{ product.heating_B_HTV }} W 10V{{ product.heating_C_HTV }} W	2V{{ product.total_Cooling_Light_A_HTV }} W 6V{{ product.total_Cooling_Light_B_HTV }} W 10V{{ product.total_Cooling_Light_C_HTV }} W Totaal 2V{{ product.total_Cooling_Deep_A_HTV }} W 6V{{ product.total_Cooling_Deep_B_HTV }} W 10V{{ product.total_Cooling_Deep_C_HTV }} W Voelbaar 2V{{ product.perceptible_Cooling_Deep_A }} W 6V{{ product.perceptible_Cooling_Deep_B }} W 10V{{ product.perceptible_Cooling_Deep_C }} W	{{product.versionName}} ({{ product.version }})
Luchtdebiet {{ product.airflow_B }} m³/u		Opgenomen elek. vermogen {{ product.includedElectricalPower_B }} W	Geluidsdruk (ISO) {{ product.soundPressure_B }} dB(A)	Bestelcode {{ product.productCode }}	Brutoprijs excl. BTW €{{ product.grossPrice }}

{{ products.length }} producten van in totaal {{ total }} producten

Jaga Konvektco Nederland B.V. heeft de inhoud van haar website met de grootst mogelijke zorg samengesteld en streeft ernaar deze zo actueel mogelijk te houden. Jaga is echter niet aansprakelijk voor eventuele foutieve, verouderde of onvolledige informatie. De informatie die via de website wordt verstrekt, kan op elk moment zonder voorafgaande mededeling of verplichting worden gewijzigd. Het gebruik van de website van Jaga Konvektco Nederland B.V. geschiedt voor eigen rekening en risico.

Projecten met Clima Canal

Bekijk alle projecten

Kantoor

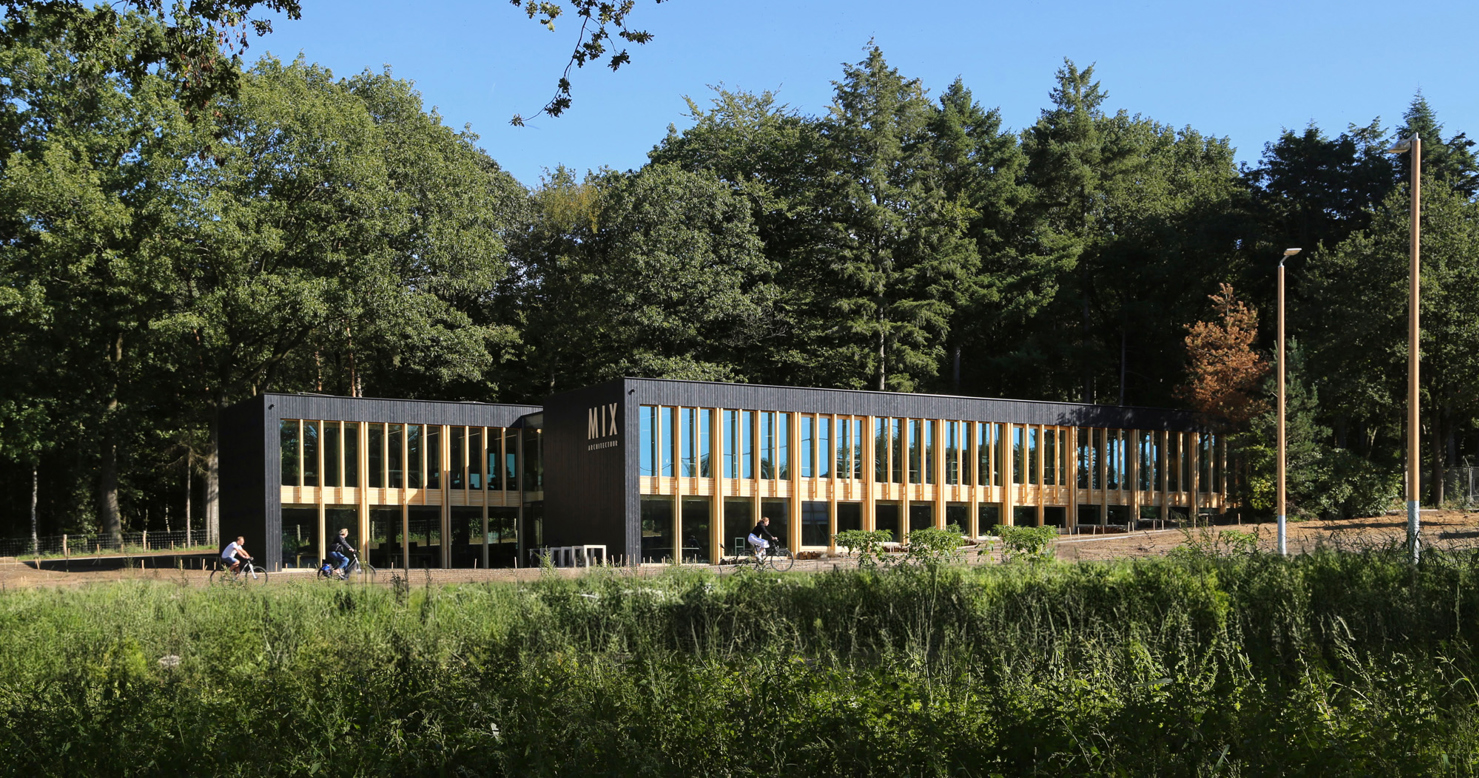

Mix Architectuur Ede

Het nieuwe, toekomstbestendige kantoorpand, het MIX-paviljoen, bestaat bijna volledig uit hout en heeft duurzame elementen; biobased isolatie in combinatie met een energiezuinig afgiftesysteem van Jaga.

11B39545 8Df8 4906 Bba1 E43299afb676 1080

Kantoor

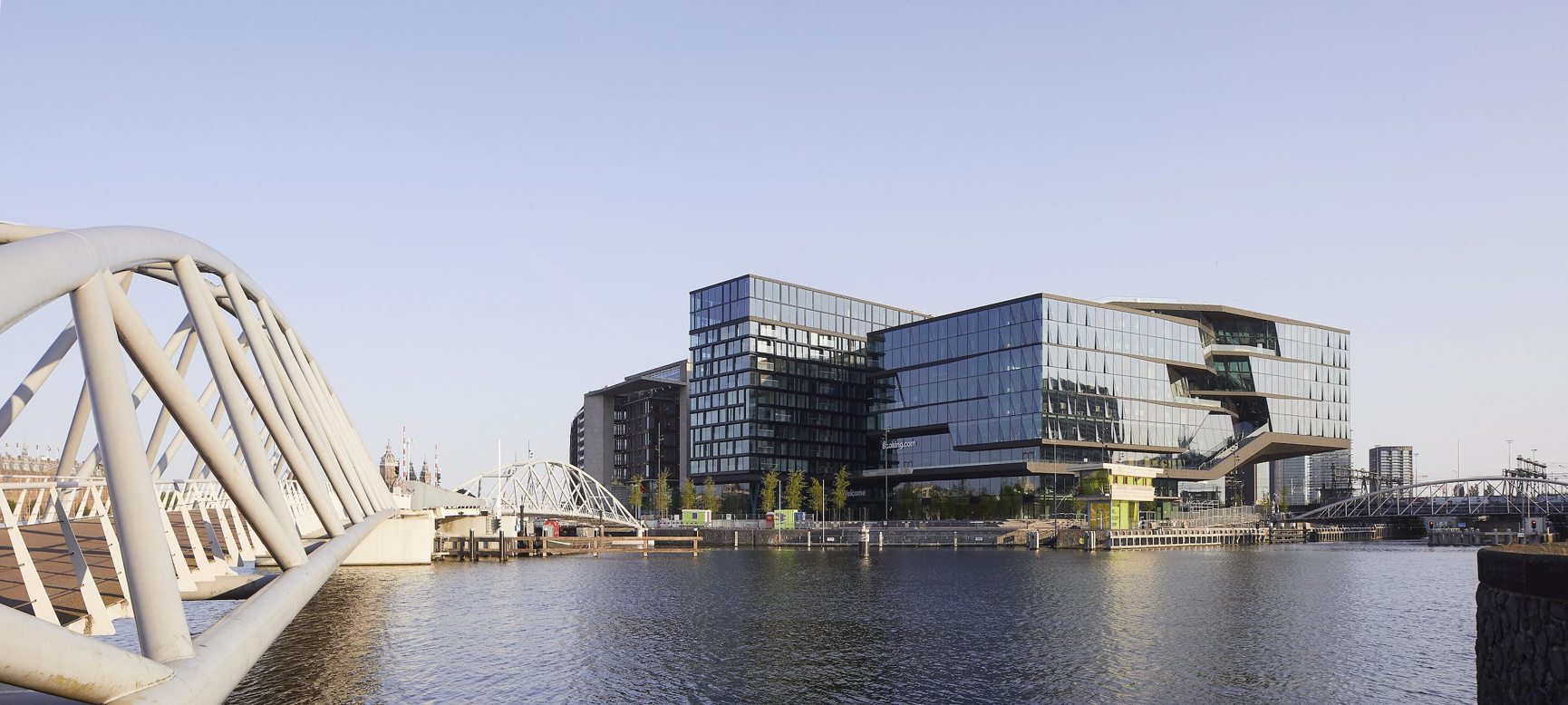

Hoofdkantoor Booking.com

In 2022 opende Booking.com zijn gloednieuwe hoofdkantoor in Amsterdam. Dit hypermoderne gebouw is een architectonisch meesterwerk en een van de grootste binnenstedelijke projecten in Europa. Het biedt plaats aan meer dan 6.500 medewerkers en combineert het duurzaamheid, innovatie en comfort op indrukwekkende wijze.

Kantoor

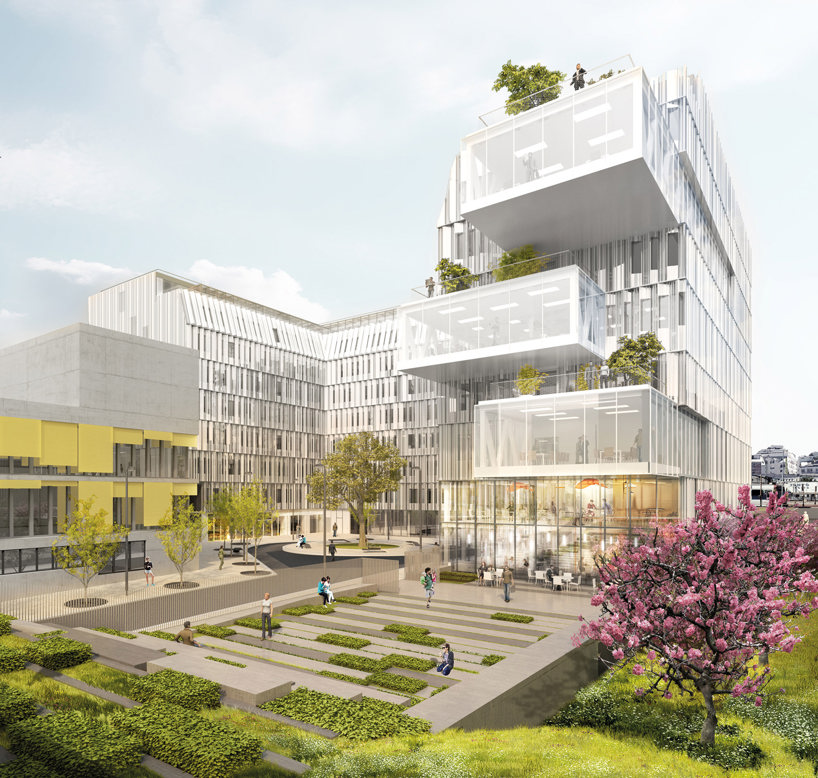

Bercy Crystal

Op de gehele bovenste verdieping van de Bercy Crystal toren zijn speciale Clima Canal vloerinbouwoplossingen geïnstalleerd voor discrete koeling, verwarming en ventilatie.

Kantoor / Monument

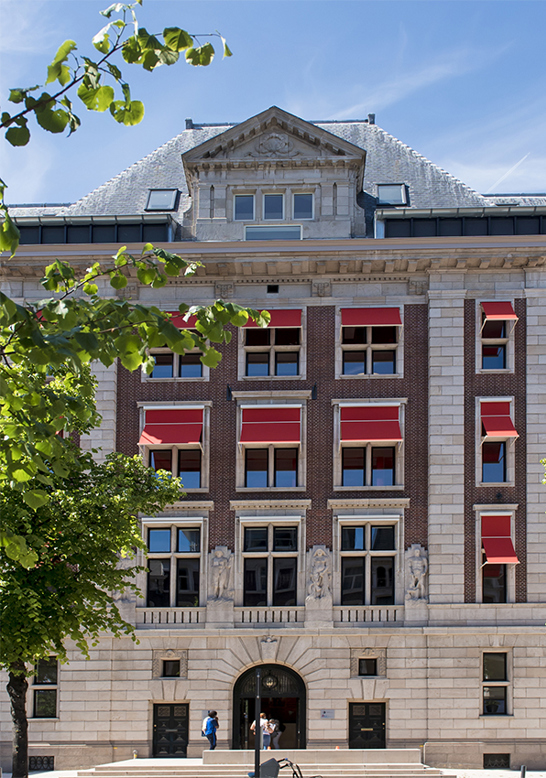

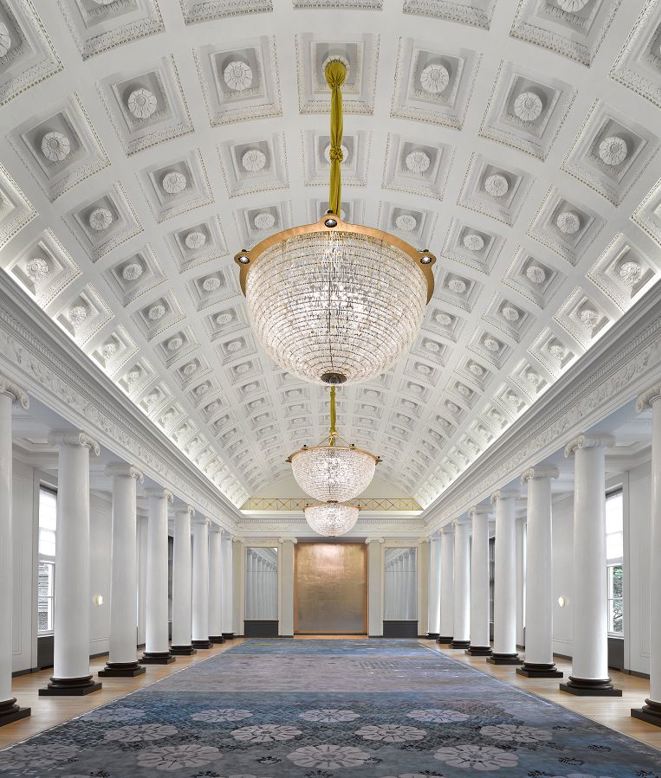

Rijksmonument B30

B30 is een statig rijksmonument gebouwd rond 1912 in Den Haag. Facilicom kreeg in 2014 de opdracht om B30 om te toveren tot denktank en kenniscentrum van de Rijksoverheid anno nu.

Woning

Woning aan het water in Grou

De familie Hoekstra liet een compleet houten huis bouwen in het Friese Grou. Het huis bezit alle duurzame elementen; het is goed geïsoleerd, gebouwd met gezonde bouwmaterialen, voorzien van triple glas én heeft een warmtepomp in combinatie met energiezuinige koeling, ventilatie én verwarming van Jaga.

Woning / Monument

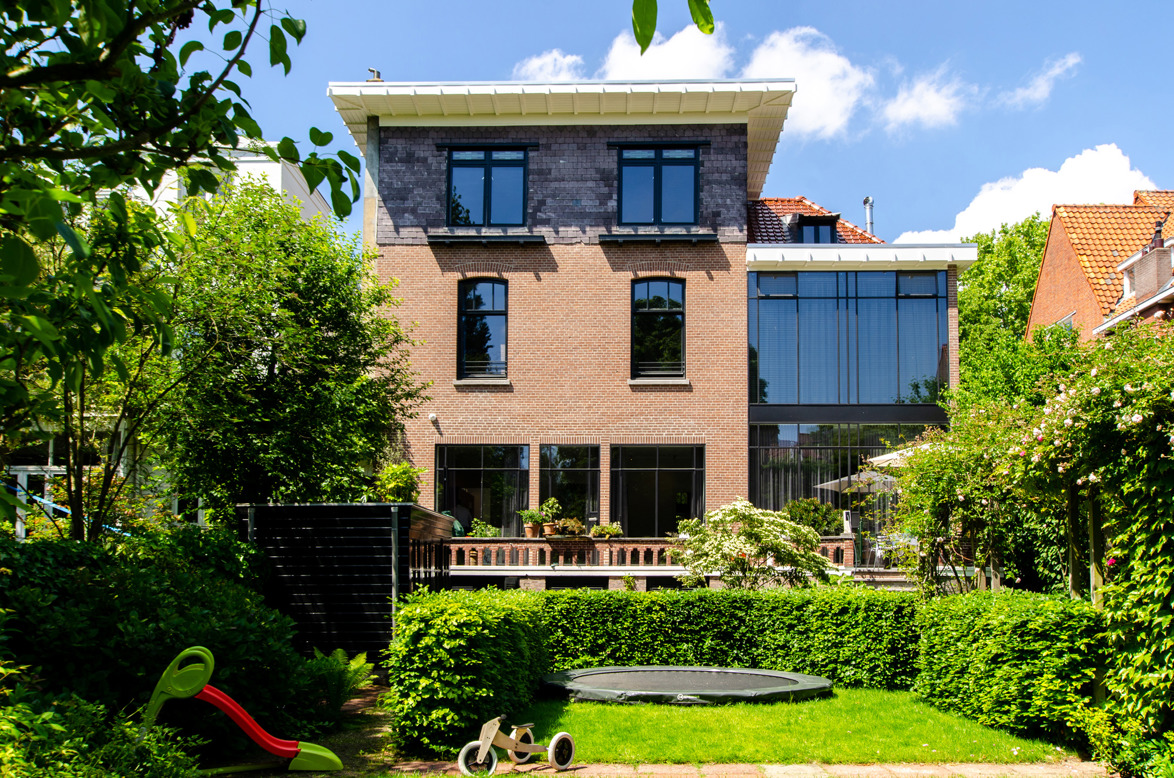

Villa Kralingen

Een nieuw duurzaam verwarmingssysteem voor een monumentaal pand in Rotterdam.

Woning

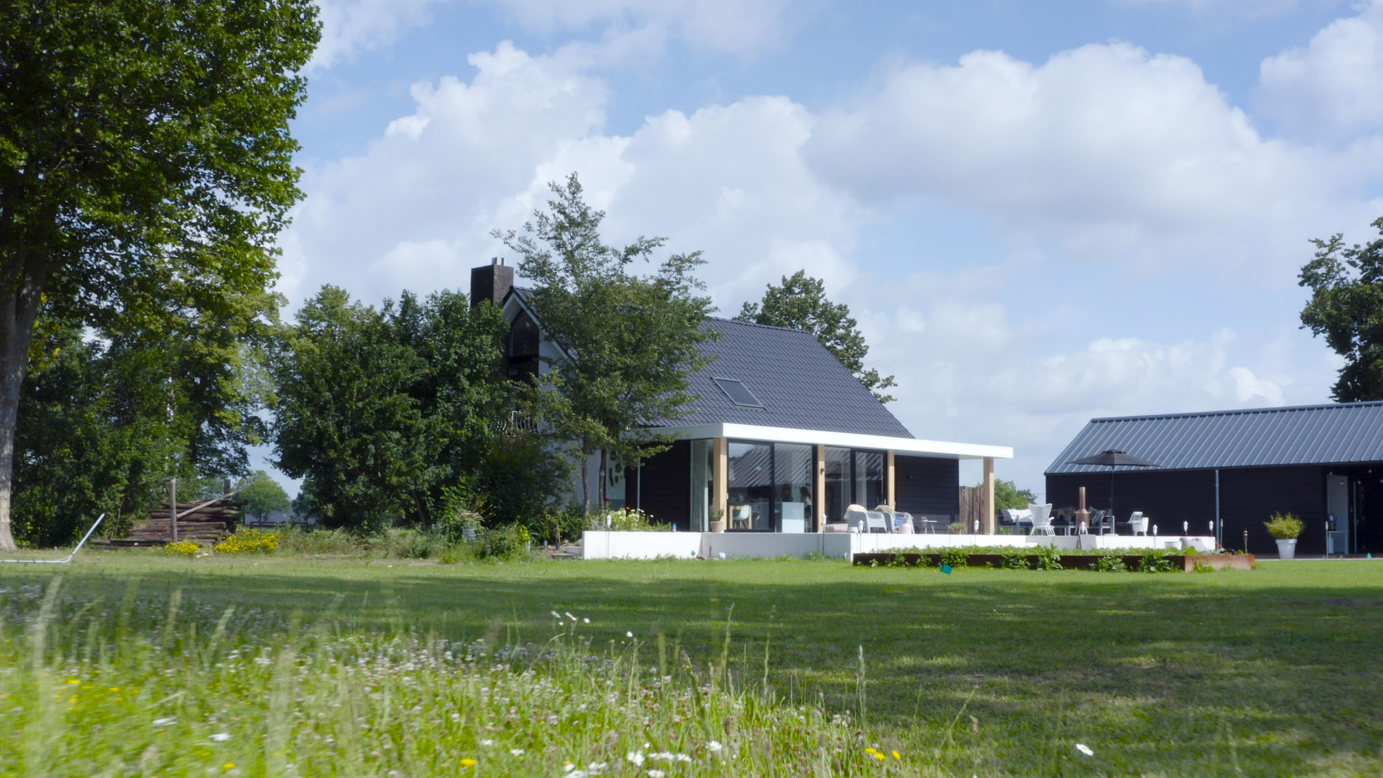

Jaren '70 boerderij

Onze directeur Chris Heerius liet samen met zijn vrouw een oude varkensboerderij verbouwen tot een volledig duurzaam huis. Van isolatie, een warmtepomp en lage temperatuurverwarming tot een groenere tuin en zonnepanelen. Hun droom? Om in een volledig zelfvoorzienende woning zonder gas te wonen.

Kantoor

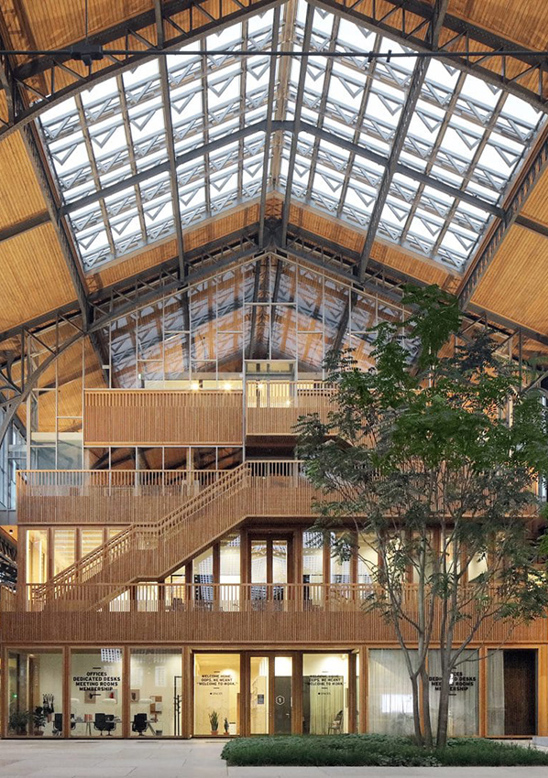

Gare maritiem

Jaga Clima Canal H19, een krachtige hoofdverwarming, koelunit en hygiënische luchttoevoereenheid in één.

Kantoor

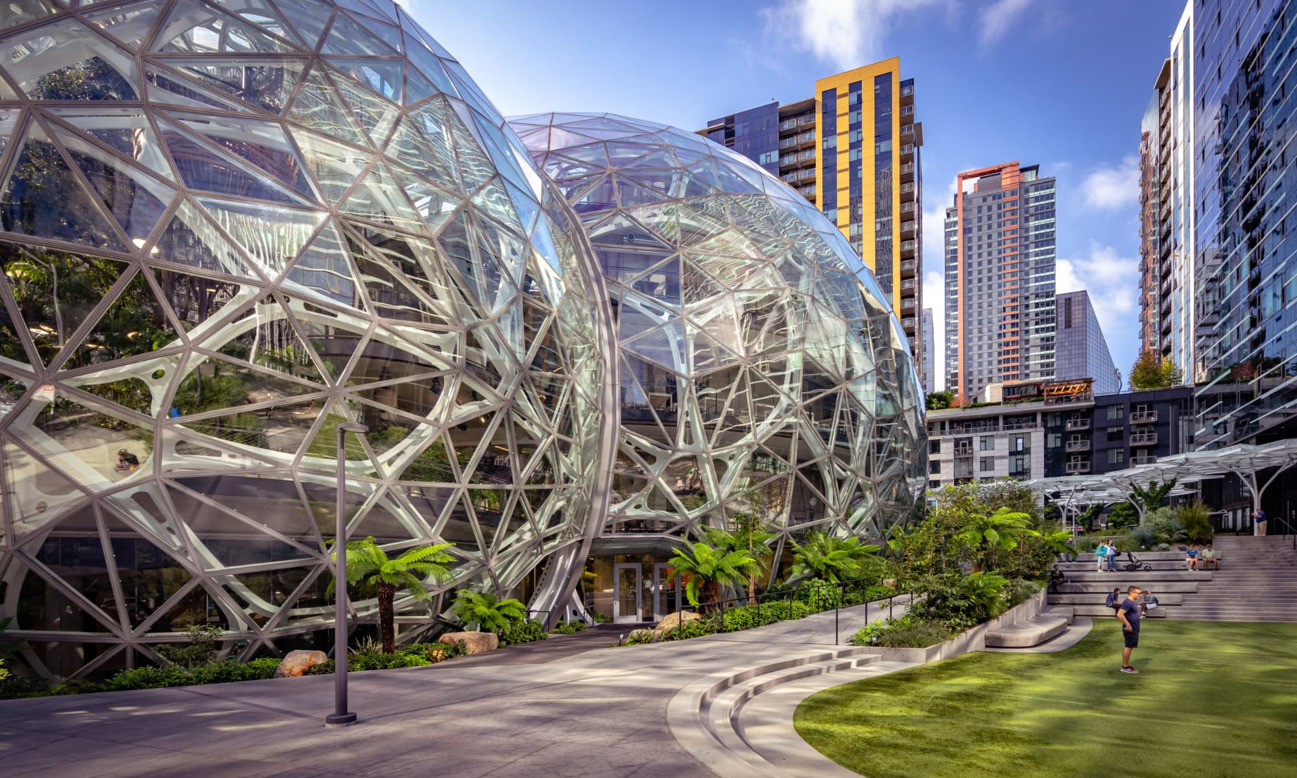

Amazon spheres

Het grootste kantorencomplex van de stad Seattle: de Amazon Spheres. Met Jaga Clima Canals.

Woning

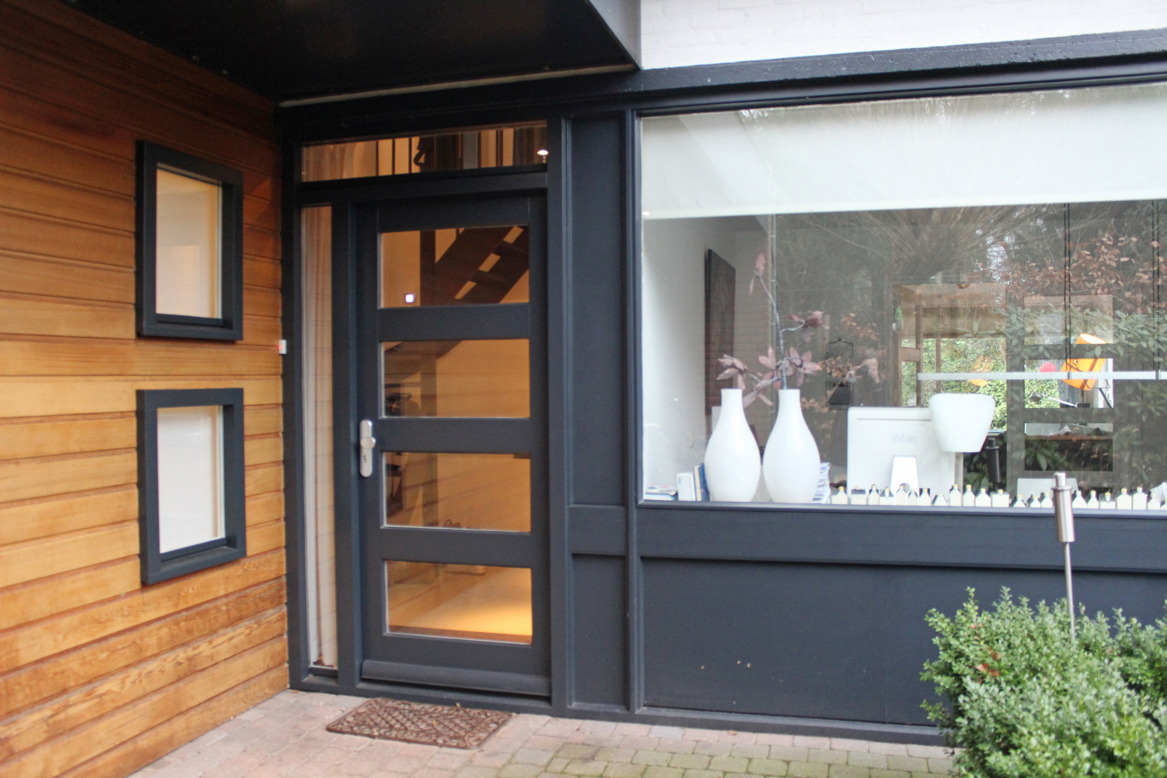

Renovatiewoning Middelrode

Dit huis geeft een mooie vertaling van onze Jaga filosofie weer, alle paneelradiatoren zijn vervangen door onze Low-H2O radiatoren.

Jaga Nederlands Mijnmuseum Heerlen 07 Clima Canal

Monument / Overig

Het Nederlandse Mijnmuseum

Kantoorgebouw 'De Rode Olifant' in Den Haag is voorzien van onze Briza wandinbouwradiatoren.

Kantoor / Overig

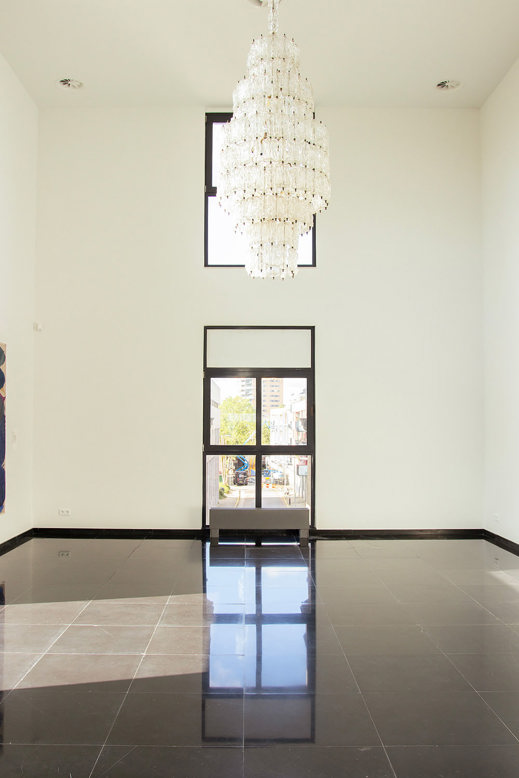

Stadskantoor Heerlen

In augustus 2023 werd het nieuwe Raadhuis en Stadskantoor van Heerlen officieel geopend, een project dat de combinatie van nieuwbouw en renovatie van een monumentaal pand vroeg om slimme, creatieve klimaatoplossingen.

Woning

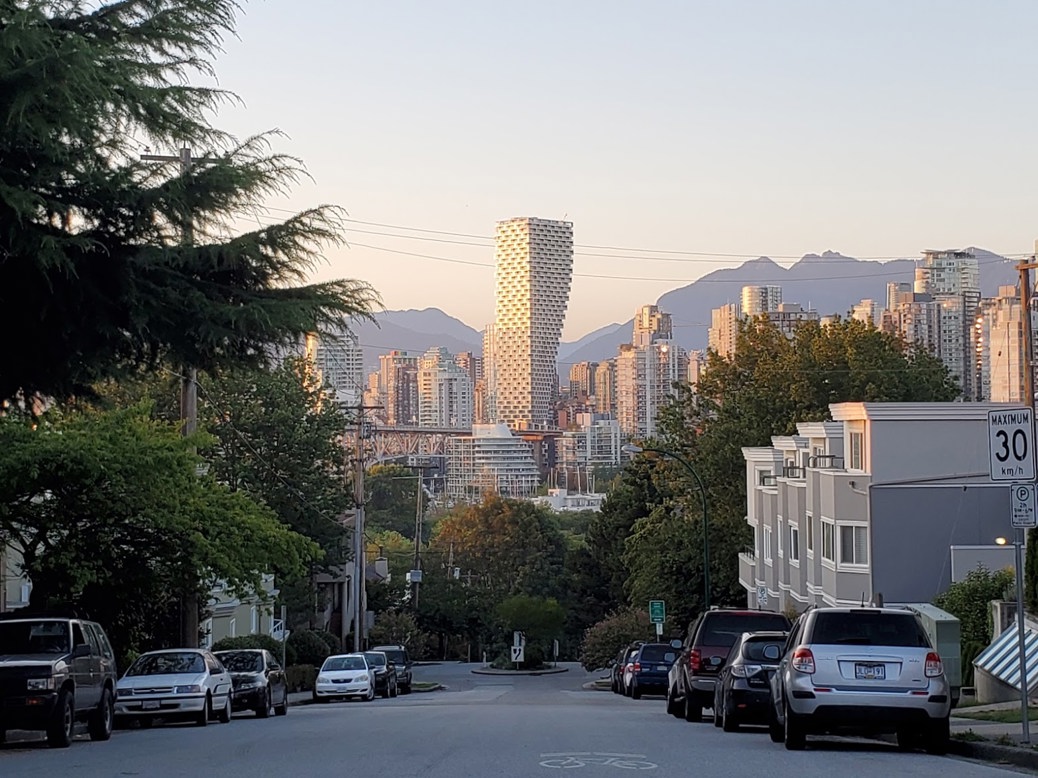

Vancouver House Canada
